Herkunftsort: | China |
Markenname: | Enargy |
Modellnummer: | MDA100-220S24 |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 1000pcs/week |
Markieren: | medizinischer Stromadapter |
---|

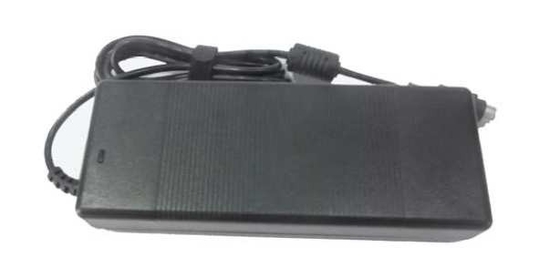

Medizinisches Stromversorgungs-/Stromadapter100w 24Volt DC/6.4A MDA100-220S24
Hauptmerkmale
Wechselstrom-Inputstrecke: 100~240Vac
Dreifache Ertrag: 24V/4.2A
Höchstleistung 160W
Hohe Leistungsfähigkeit: 85%
Linie Regelung: ≤±1%
Lastsregelung: ≤±2%
Niedriges ripple&noise: ≤200mV
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Über Temperaturschutz
Natürlich kühlen Sie ab
RoHS konform
IEC60601-1 3. konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Diese moderne Energieverarbeitung des AC-DC Konvertergebrauches,
Steuerung und Verpackungstechniken, zum bereitzustellen
Leistung, Flexibilität, Zuverlässigkeit und Wirtschaftlichkeit von
eine reife Leistungskomponente. Hochfrequenzschaltung
versieht Dichte der hohen Leistung mit lärmarmem und Hoch
Leistungsfähigkeit.
Input-Eigenschaften
Parameter |
Minute |
Typ |
Maximal |
Einheiten |
Anmerkungen |
Nenneingangsspannung |
100 |
220 |
240 |
VAC |
|
Wechselstrom-Eingangsspannungsbereich |
90 |
|
264 |
VAC |
|
Bewertete Wechselstrom-Inputfrequenz |
|
50/60 |
|
Hz |
|
Wechselstrom-Eingangsfrequenzbereich |
47 |
|
63 |
Hz |
|
Max. Eingangsstrom |
|
|
2 |
A |
Min. Eingangsspannung, volle Last |
Inputeinschaltstrom |
|
|
60 |
A |
240Vacinput Spannung, 25℃, erster Anfang |
Leistungsfähigkeit |
|
85 |
|
% |
Nenneingangsspannung, bewertete Last |
Der Energiefaktor |
|
92 |
|
PF |
|
Ausgangskennlinien
Parameter |
Minute |
Typ |
Maximal |
Einheiten |
Anmerkungen |
|
Ausgangsspannungsstrecke |
23,53 |
24,30 |
24,48 |
VDC |
|
|
Ertragstrombereich |
0 |
|
4,5 |
A |
Input 240Vac Spitze current6.87A/1s, restoe2.5A/5s |
|
Linie Regelung |
|
|
±1 |
% |
|
|
Lasts-Regelung |
|
|
±2 |
% |
|
|
Temperatur-Regelung |
|
±0.002 |
|
%/°C |
Über Betriebstemperaturbereich |
|
Kräuselung u. Geräusche |
|
|
200 |
Millivolt |
Nennaufnahme, volle Last, 20 MHZ Bandbreite |
|
Dynamische Resonanz |
Abweichung |
|
|
±5 |
% |
25% bis 50% bis 25% Iout maximal, 50% zu 75% bis 50% Iout maximal, 1A/us |
Vereinbaren Zeit |
|
|
500 |
wir |
Zu innen 1% Vout nom. |
|
Drehung-auf Anstiegszeit |
|
|
50 |
Frau |
Volle Last, 10%~90% Vout |
|
Einschaltverzögerungszeit |
|
|
3 |
s |
220Vac, volle Last |
|
Ausgangsspannung Overshoot |
|
|
±5 |
% |
|
|
Ausgangskapazität |
|
2200 |
|
µF |
|
Schutz-Eigenschaften
Parameter |
Minute |
Typ |
Maximal |
Einheiten |
Anmerkungen |
Ertrag über Spannung Schutz |
26 |
|
30 |
VDC |
Schluckauf |
Ertrag über Lastsschutz |
7 |
|
10 |
A |
Schluckauf |
Kurzschlusssicherung |
|
|
10 |
mΩ |
Schluckauf |
Allgemeine Eigenschaften
Konverter 100W AC-DC
Parameter
Minute |
Typ |
Maximal |
Einheiten |
Anmerkungen |
|
MTBF |
250 |
|
|
KHrs |
Nennaufnahme, volle Last, 25℃ |
Gewicht |
|
|
500 |
g |
|
Klimaeigenschaften
Parameter |
Minute |
Typ |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
0 |
|
+40 |
℃ |
|
Lagertemperatur |
-40 |
|
+55 |
℃ |
|
Relative Luftfeuchtigkeit |
20 |
|
90 |
% |
|
Speicherfeuchtigkeit |
10 |
|
95 |
% |
|
Höhe |
|
|
3000 |
m |
|
Atmosphärendruck |
70 |
|
106 |
PA |
|
Sicherheits-Eigenschaften
Parameter |
Minute |
Typ |
Maximal |
Einheiten |
Anmerkungen |
||
Isolierung Spannung |
Input Ertrag |
zu |
|
|
4000 |
VAC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
Isolierung Widerstand |
Input Ertrag |
zu |
10 |
|
|
MΩ |
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit |
Emc-Eigenschaften
Einzelteil |
Standards |
Bedingungen |
Anmerkungen |
|
CER |
EN55022 |
Klasse B |
Führen Sie Prüfung der Anlage |
|
RE |
EN55022 |
Klasse B |
Führen Sie Prüfung der Anlage |
|
Harmonisch |
EN61000-3-2 |
Clampen Anforderungen |
Kriterium B |
|
Spannungsschwankungen und Aufflackern |
EN61000-3-3 |
Ausrüstungen der Klasse A Anforderungen |
Kriterium B |
|
Anstieg |
EN61000-4-5 |
Differenzialer Modus ±2KV, allgemeines mode±4KV |
Kriterium B |
|
BAD |
EN61000-4-11 EN55024 |
Spannungseinbruch zu 0%Ut, 10ms |
Kriterium B, Test an Phase 0, 90, 180 und 270 |
|
Spannungseinbruch zu 40%Ut, 20ms |
||||
Spannungseinbruch zu 70%Ut, 50ms |
||||
ESD |
Luft |
EN61000-4-2 |
±8KV |
Kriterium B |
Konverter 100W AC-DC
|
Entladung |
|
|
|
Kontakt Entladung |
EN61000-4-2 |
±4KV |
Kriterium B |
|
Raing Feuer |
UL94-V0 |
|||
Imprägnierungsgrad |
IP2X |
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Klimaqualifikation
Parameter |
Anmerkungen |
Erschütterung |
Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis Kippfrquenz: Frequenzbereich: 5-55Hz; Umfang: 0.35mm; Schleife Frequenzzyklus: 5min; X.Y.Z-Äxte, 30min/axis |
Mechanischer Schock |
Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Kälte (in Kraft) |
Anzeige IEC60068-2-1 |
Feuchte Hitze |
IEC60068-2-67 CY |
Temperaturwechsel |
0°C zu 40°C, Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren |
Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung |
Tmin-10°C zu Tmax+10°C, 5°C Schritte, Vin = Minute zu maximalem, Last 0-105% |
Leben-Test |
95% bewertetes Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden |
Lötmittelfähigkeit |
IEC60068-2-20 |
Standardbefolgung
Standards |
Anmerkungen |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Iec 695-2-2 |
Nadelflammentest, Test auf gesamter Versammlung, board&plastic Komponenten UL94V-0 konform |
Iec 61000-4-2 |
|
Körperliche Informationen
Length×width×heigth: 167.0×65.0×39.0 (Millimeter) 6.57×2.56×1.54 (herein)
Verbindungsstückbezeichnungen
Einzelteil |
Pin |
Funktion |
Anmerkungen |
Wechselstrom-Input |
1 |
N |
Flache Füße Wechselstrom-Linie |
2 |
L |
||
DC-Ertrag |
P1 |
Ertrag + |
|
P2 |
Ertrag + |
||
P3 |
Ertrag - |
||
P4 |
Ertrag - |
