Herkunftsort: | China |
Markenname: | Enargy |
Modellnummer: | SC330-270D279 |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 15000Pcs/week |
Markieren: | AC / DC-Netzteil,Wechselstrom-DC-Konverterstromversorgung |
---|

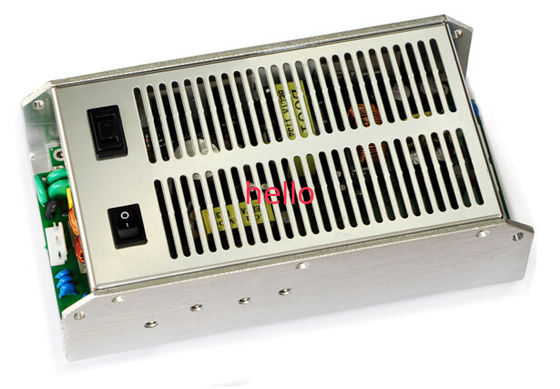

AC-DC Stromversorgung 330W gab 27V/10A, 9V/6A SC330-270D279 aus
Hauptmerkmale
Inputstrecke: 165~280Vac
Doppelertrag: 27V/10A, 9V/6A
Hohe Leistungsfähigkeit: 83%
Linie Regelung: ≤±1%
Lastsregelung: ≤±3%
Niedriges ripple&noise: ≤80mV
Isolierungsspannung: 3000Vac
Keine min. Lastsanforderung
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Input über Spannungsschutz
Input unter Spannungsaussperrung
Über Temperaturschutz
Natürlich kühlen Sie ab
RoHS konform
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Nenneingangsspannung |
|
220 |
|
VAC |
|
Wechselstrom-Eingangsspannungsbereich |
165 |
|
280 |
VAC |
|
Wechselstrom-Eingangsfrequenzbereich |
45 |
|
55 |
Hz |
|
Leistungsfähigkeit |
|
83 |
|
% |
Nenneingangsspannung, bewertete Last |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Ausgangsspannungsstrecke |
27V |
27,2 |
|
27,9 |
VDC |
|
9V |
9 |
|
9,5 |
VDC |
|
|
Ertragstrombereich |
27V |
0 |
|
10 |
A |
|
9V |
0 |
|
6 |
A |
|
|
Kräuselung u. Geräusche |
27V |
|
|
80 |
Millivolt |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
9V |
|
|
80 |
Millivolt |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
Schutz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|||
Input unter Spannung schließt heraus zu |
Schwellenspannungsschwelle |
155 |
|
170 |
VAC |
|
||
Schwellenspannungsschwelle |
135 |
|
150 |
VAC |
|
|||
Input über Spannungsschutz |
Schützen Sie Spannung |
285 |
|
310 |
VAC |
|
||
Wiederaufnahmespannung |
270 |
|
280 |
VAC |
|
|||
Ertrag über Spannungsschutz |
27V |
30 |
|
32 |
VDC |
Schluckauf |
|
|
9V |
11 |
|
12 |
VDC |
Schluckauf |
|
||
Ertrag über Lastsschutz |
27V |
12 |
|
14 |
A |
Schluckauf |
|
|
9V |
7 |
|
8 |
A |
Schluckauf |
|
||
Kurzschlusssicherung |
|
|
10 |
mΩ |
Schluckauf |
|||
Allgemeine Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
MTBF |
100 |
|
|
KHrs |
Nennaufnahme, volle Last, 25℃ |
Gewicht |
|
|
1250 |
g |
|
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-40 |
|
+55 |
℃ |
|
Lagertemperatur |
-40 |
|
+85 |
℃ |
|
Relative Luftfeuchtigkeit |
10 |
|
90 |
% |
|
Höhe |
|
|
3000 |
m |
|
Atmosphärendruck |
70 |
|
106 |
PA |
|
Sicherheits-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Isolierungsspannung |
Input zum Ertrag |
3000 |
|
|
VAC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
Input zum Boden |
2060 |
|
|
VAC |
||
Ertrag zum Boden |
500 |
|
|
VAC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
|
Isolationswiderstand |
Input zum Ertrag |
2 |
|
|
MΩ |
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit |
Emc-Eigenschaften
Einzelteil |
Standards |
Bedingungen |
Anmerkungen |
|
CER |
EN55022 |
Klasse A |
Führen Sie Prüfung der Anlage |
|
RE |
EN55022 |
Klasse A |
Führen Sie Prüfung der Anlage |
|
Anstieg |
EN61000-4-2 |
Differenzialer Modus ±2KV, allgemeines mode±4KV |
Kriterium B |
|
ESD |
Luftaustritt |
EN61000-4-2 |
±15KV |
Kriterium B |
Kontaktentladung |
EN61000-4-2 |
±8KV |
Kriterium B |
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Standardbefolgung
Standards |
Anmerkungen |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Iec 695-2-2 |
Nadelflammentest, Test auf gesamter Versammlung, board&plastic Komponenten UL94V-0 konform |
Iec 61000-4-2 |
|
Mechanischer Entwurf
Length×width×heigth: 222×120×68 (Millimeter), 8.74×4.72×2.68 (herein),
Verbindungsstückbezeichnungen
CON1
Pin nein. |
Name |
Funktion |
1 |
N |
Neutrale Linie |
2 |
NC |
NULL |
3 |
L |
Livelinie |
4 |
NC |
NULL |
5 |
G |
Erde |
CON2
Pin nein. |
Name |
Funktion |
1 |
+27V |
+27V-Positivausgangsspannung |
2 |
Boden |
Negative Ausgangsspannung |
3 |
Boden |
Negative Ausgangsspannung |
4 |
Boden |
Negative Ausgangsspannung |
5 |
+27V |
+27V-Positivausgangsspannung |
CON3
Pin nein. |
Name |
Funktion |
1 |
+9V |
+9V-Positivausgangsspannung |
2 |
+9V |
+9V-Positivausgangsspannung |
3 |
Boden |
Negative Ausgangsspannung |
4 |
Boden |
Negative Ausgangsspannung |
